راهنمای جامع انواع سرمته‌ حفاری در معدن | مقایسه فنی و کاربردی

سرمته حفاری چیست ؟

سرمته حفاری، ابزاری مکانیکی است که در انتهای رشته حفاری نصب می‌شود و با اعمال نیرو بر سنگ یا خاک، باعث شکست و ایجاد مسیر حفاری می‌شود. این ابزار بسته به نوع سنگ و شرایط حفاری، طراحی و ساخته می‌شود و در معدن، نفت، گاز و سایر صنایع مرتبط کاربرد وسیعی دارد.در حفاری‌های معدنی، انتخاب ابزار مناسب نه تنها بر بازده عملیات تأثیر می‌گذارد بلکه مستقیماً بر هزینه‌ها، ایمنی و کیفیت نمونه‌برداری نیز اثرگذار است. یکی از مهم‌ترین اجزای هر سیستم حفاری، سرمته (Drill Bit) است. این ابزار در تماس مستقیم با سنگ بوده و وظیفه اصلی آن، شکستن، بریدن یا ساییدن لایه‌های زمین است.

در انتخاب و خرید سرمته حفاری باید به چه نکاتی توجه کنیم ؟

1. نوع و سختی سنگ یا ماده‌ای که قراره حفاری شود

برای سنگ‌های خیلی سخت مثل گرانیت یا بازالت معمولاً سرمته‌های الماسه یا سرمته‌های سخت‌کاری شده با تیغه‌های مقاوم انتخاب می‌کنیم.

برای سنگ‌های نرم‌تر یا خاک، سرمته‌های ساده‌تر و ارزان‌تر کفایت می‌کنه.

2. نوع حفاری

حفاری عمودی، افقی یا مایل، هرکدوم ممکنه نیاز به طراحی خاصی از سرمته داشته باشه.

همچنین نوع حفاری (مثلاً چرخشی، ضربه‌ای، یا ترکیبی) هم روی انتخاب سرمته تأثیر داره.

3. اندازه و قطر سوراخ مورد نیاز

قطر سرمته باید با قطر سوراخ هماهنگ باشه. معمولاً سرمته‌ها در اندازه‌های مختلفی تولید می‌شن.

4. عمق حفاری

اگر عمق زیاد باشه، سرمته باید مقاومت بالاتری در برابر ساییدگی و فشار داشته باشه.

5. سرعت و نرخ حفاری (ROP – Rate of Penetration)

سرمته باید قابلیت حفاری سریع و بهینه داشته باشه بدون اینکه به سرعت خراب بشه.

6. امکان تعویض و نگهداری

برخی سرمته‌ها راحت‌تر تعمیر و تعویض می‌شن. این مورد برای پروژه‌های بزرگ و طولانی مهمه.

7. هزینه و بودجه

سرمته‌های پیشرفته و با کیفیت معمولاً قیمت بیشتری دارن ولی عمر بیشتری هم دارن و در نتیجه هزینه کلی پروژه کمتر می‌شه.

8. شرایط محیطی و امکانات حفاری

شرایطی مثل دمای محیط، رطوبت، وجود آب یا گل حفاری و نوع تجهیزات جانبی هم روی انتخاب سرمته تأثیر داره.

دسته‌بندی فنی سرمته‌ حفاری در معادن

سرمته‌های حفاری در معادن بسته به روش حفاری، نوع سنگ، و عمق موردنظر، در چهار دسته اصلی طبقه‌بندی می‌شوند

1. سرمته حفاری ضربه‌ای (Top Hammer / DTH)

در این روش، ضربه از طریق چکش به سرمته منتقل می‌شود. این روش مناسب برای سنگ‌های سخت و نیمه‌سخت است.

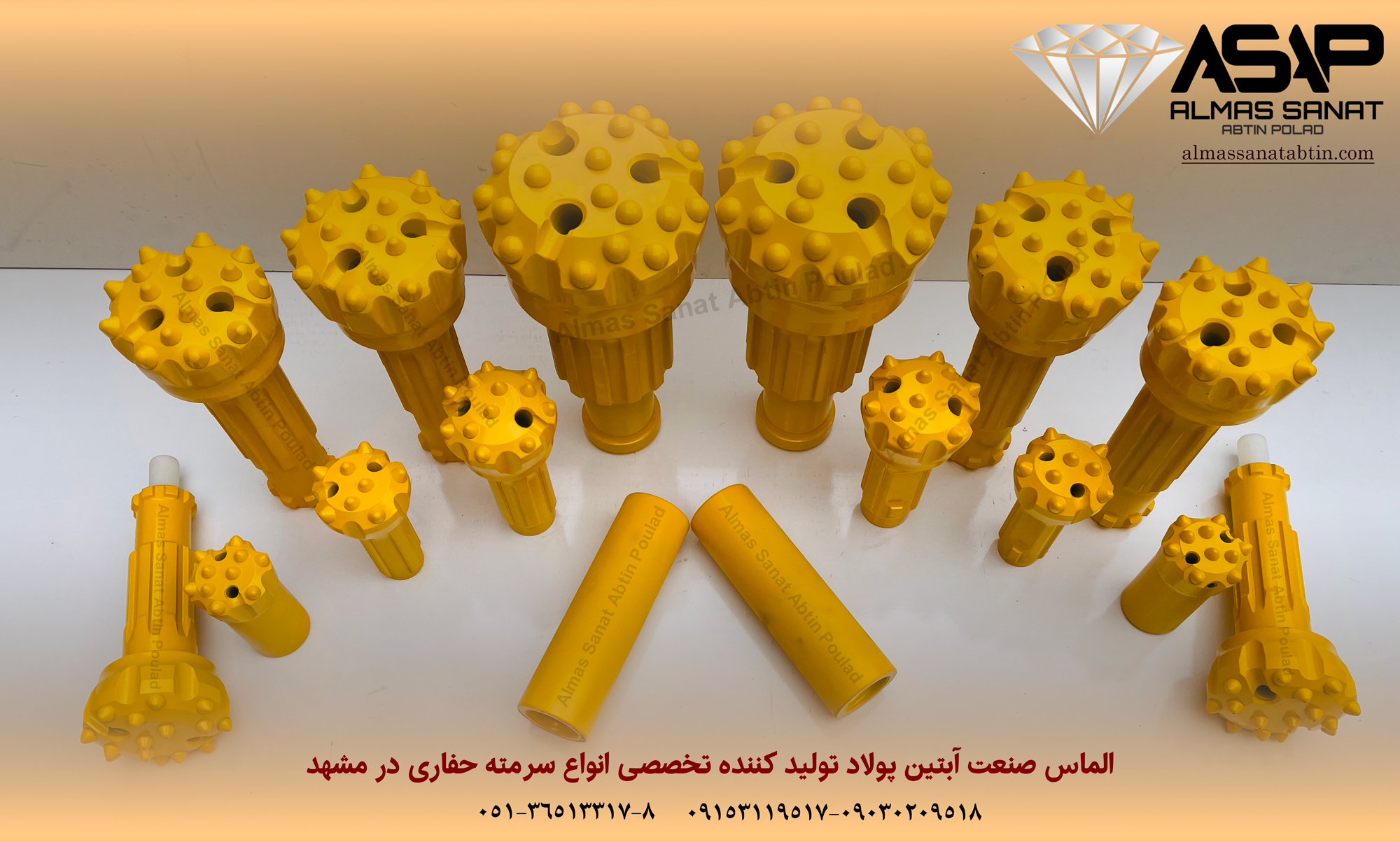

سرمته دکمه‌ای (Button Bit)

     مشخصات:

• دارای نوک‌های دکمه‌ای از جنس کاربید تنگستن

• عمل خردایش با ضربه و فشار مستقیم

• استفاده عمده در سیستم‌های ضربه‌ای مثل DTH و Top Hammer

• مناسب برای سنگ‌های سخت و نیمه‌سخت

    کاربرد:

• حفاری چال‌های انفجاری در معادن سنگ‌آهن، مس، و زغال‌سنگ

• عملیات استخراج در معادن گل‌گهر، سرچشمه و چادرملو

    معادن نمونه:

• معدن سنگ‌آهن گل‌گهر (سیرجان)

• معدن مس سرچشمه

• معدن زغال‌سنگ طبس

    نقاط قوت و ضعف:

سرمته صلیبی (Cross Bit)

     مشخصات:

• دارای تیغه‌هایی به شکل صلیب از فولاد سخت

• عمل خردایش با فشار و چرخش مستقیم

• مناسب سنگ‌های متوسط تا نرم

     کاربرد:

• حفاری چال‌های سطحی یا نیمه‌عمیق

• استفاده در معادن سنگ آهک، شن و ماسه و معادن کوچک

     معادن نمونه:

• معادن سنگ آهک در کردستان

• معادن شن و ماسه اطراف تهران

     نقاط قوت و ضعف:

سرمته تیغه‌ای یا پره‌ای ،فینگر (Chisel / Blade Bit)

     مشخصات:

• دارای تیغه‌های بلند و مستقیم

• مناسب برای سنگ‌های نرم تا نیمه‌سخت

• عمل خردایش برشی با چرخش

     کاربرد:

• حفاری‌های سطحی و در زمین‌های نرم

• معادن گچ، آهک و خاک نسوز

    معادن نمونه:

• معادن گچ در کهکیلویه

• معادن خاک نسوز فارس و اصفهان

    نقاط قوت و ضعف:

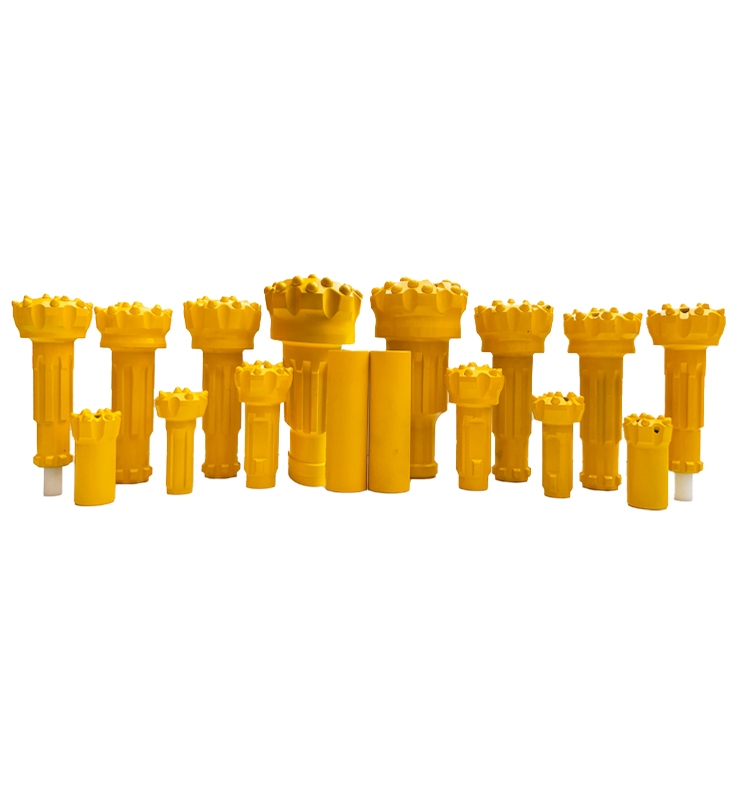

سرمته DTH (Down The Hole)

     مشخصات:

• عمل خردایش با چکش پنوماتیک درون چال

• مناسب سنگ‌های سخت و عمیق

• دقت و سرعت بالا

     کاربرد:

• حفاری چال‌های انفجاری عمیق در معادن بزرگ

• پروژه‌های صنعتی سنگین

      معادن نمونه:

• معدن سنگ‌آهن چادرملو

• معدن فسفات اسفوردی

    نقاط قوت و ضعف:

2. سرمته حفاری چرخشی (Rotary Drilling)

• در این روش، حفاری با چرخش مداوم و وزن انجام می‌شود. مناسب برای حفاری‌های عمیق، نفت، گاز و معادن فلزی بزرگ.

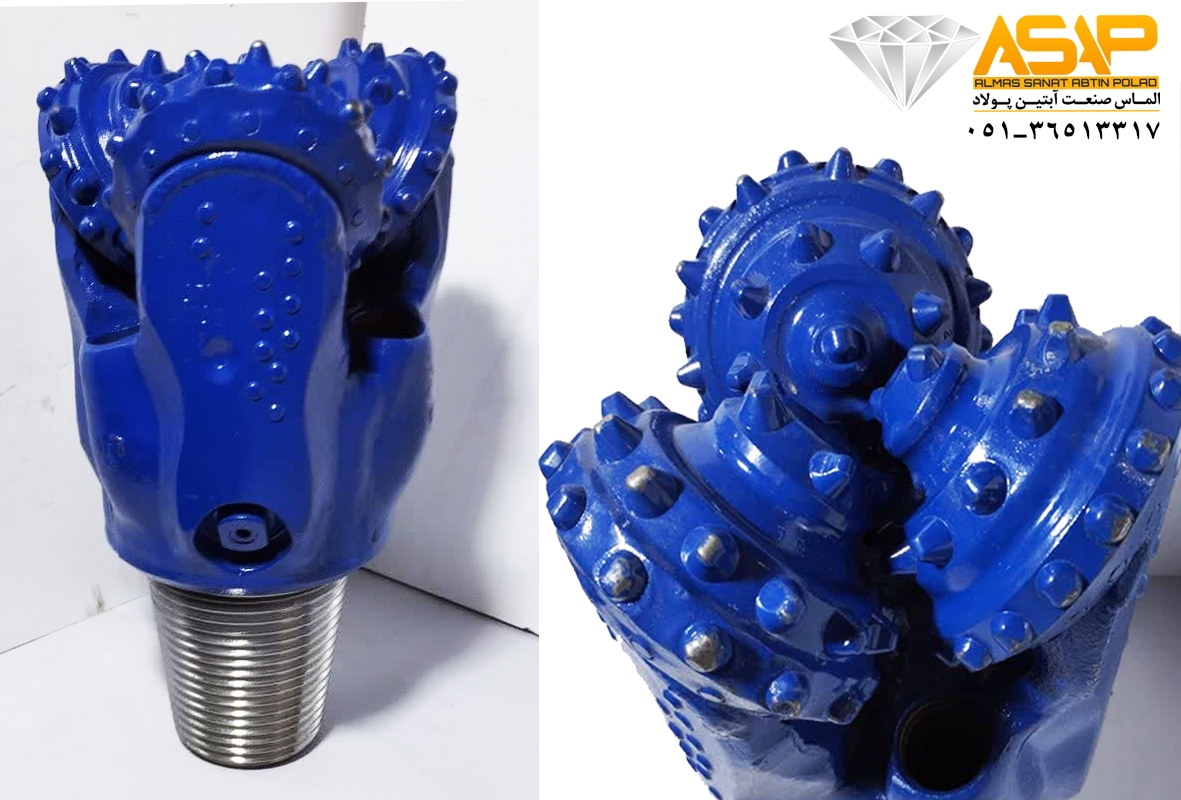

سرمته مخروطی چرخشی (Tricone Bit)

     مشخصات:

• دارای سه مخروط چرخان با دندانه‌های فولادی یا کاربیدی

• حفاری چرخشی با فشار وزن

• مناسب برای سنگ‌های سخت، نیمه‌سخت و رسوبات متراکم

     کاربرد:

• حفاری چاه‌های عمیق معدنی و ژئوتکنیکی

• پروژه‌های بزرگ سدسازی و اکتشافی

     معادن نمونه:

• معدن سرب و روی انگوران

• پروژه‌های سدسازی کرمانشاه

     نقاط قوت و ضعف:

سرمته PDC (Polycrystalline Diamond Compact)

      مشخصات:

       دیسک‌های الماسی فشرده جوش‌خورده روی بدنه فولادی یا ماتریسی

روش حفاری برشی (Shearing)، بدون ضربه

3. سرمته حفاری مغزه‌گیری (Core Drilling)

هدف این روش برداشت مغزه سنگ برای آنالیز زمین‌شناسی است.

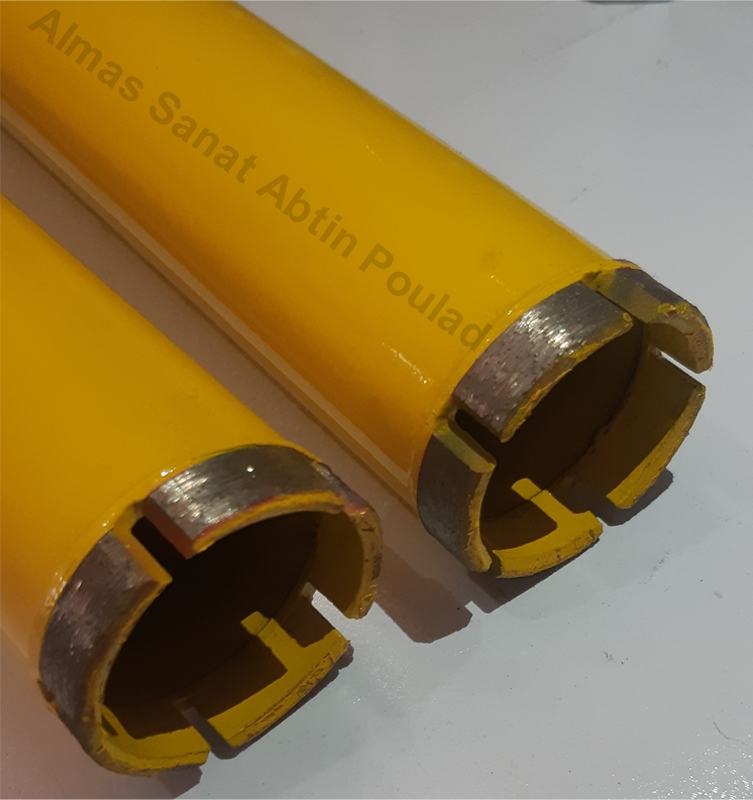

سرمته مغزه‌گیری (Core Drill Bit)

     مشخصات:

• دارای دیواره حلقه‌ای با تیغه‌های الماسی یا کاربیدی

• برداشت نمونه مغزه‌ای دقیق

• کاربرد در اکتشافات زمین‌شناسی

    کاربرد:

• نمونه‌برداری در معادن مس، طلا و زغال‌سنگ

• حفاری ژئوتکنیکی

     معادن نمونه:

• معادن مس اهر و آذربایجان

• پروژه‌های نفتی جنوب ایران

    نقاط قوت و ضعف:

سرمته الماسه (Diamond Bit)

    مشخصات:

• دارای نوک‌های الماس طبیعی یا مصنوعی

• حفاری هسته‌ای (Core Drilling)

• مناسب سنگ‌های بسیار سخت

    کاربرد:

• حفاری‌های دقیق اکتشافی و مغزه‌گیری

• معادن طلا و زغال‌سنگ

    معادن نمونه:

• معدن طلا موته

• معادن زغال‌سنگ طبس

نقاط قوت و ضعف:

4. سرمته حفاری بازگشت معکوس (Reverse Circulation) RC

در این سیستم، نمونه حفاری از درون لوله به سطح بازمی‌گردد. این روش کیفیت نمونه را حفظ می‌کند.

سرمته RC Button Bit

مشخصات:

ساختار دو جداره برای برگشت نمونه

مناسب حفاری اکتشافی با جمع‌آوری نمونه خشک

حفظ کیفیت نمونه

کاربرد:

حفاری سریع اکتشافی در مناطق خشک

نمونه‌برداری معادن طلا، مس و فلزات گران‌بها

معادن نمونه:

پروژه‌های اکتشافی در زاگرس

معادن طلای غرب آفریقا و استرالیا

نقاط قوت و ضعف:

سرمته PDC مخصوص RC (Polycrystalline Diamond Compact for Reverse Circulation)

    مشخصات:

• دارای دیسک‌های الماسی فشرده (PDC Cutter) جوش‌خورده روی بدنه فولادی یا ماتریسی

• طراحی شده مخصوص حفاری با روش بازگشت معکوس (Reverse Circulation – RC)

• عمل حفاری برشی با سرعت بالا

• مقاومت سایشی بسیار خوب در زمین‌های نرم

• ساختار دو جداره برای بهبود جمع‌آوری نمونه و خنک‌کاری

     کاربرد:

• حفاری اکتشافی در زمین‌های نرم مانند رس، ماسه و خاک‌های ریزدانه

• جمع‌آوری نمونه‌های با کیفیت بالا در حفاری‌های RC

• استفاده گسترده در معادن فلزات گران‌بها و مس

    معادن نمونه:

• معادن اکتشافی طلای غرب آفریقا

• پروژه‌های حفاری RC در جنوب ایران

• استفاده در معادن طلا و مس استرالیا و کانادا

    نقاط قوت و ضعف:

در پروژه‌های حفاری، انتخاب صحیح سرمته حفاری و شکل دکمه‌های آن نقشی حیاتی در سرعت، دقت و طول عمر ابزار شما ایفا می‌کند. این تصویر به شما کمک می‌کند تا با انواع مختلف سرمته‌های حفاری و دکمه‌های کاربید آشنا شوید و بهترین گزینه را برای نیازهای خاص خود انتخاب کنید.

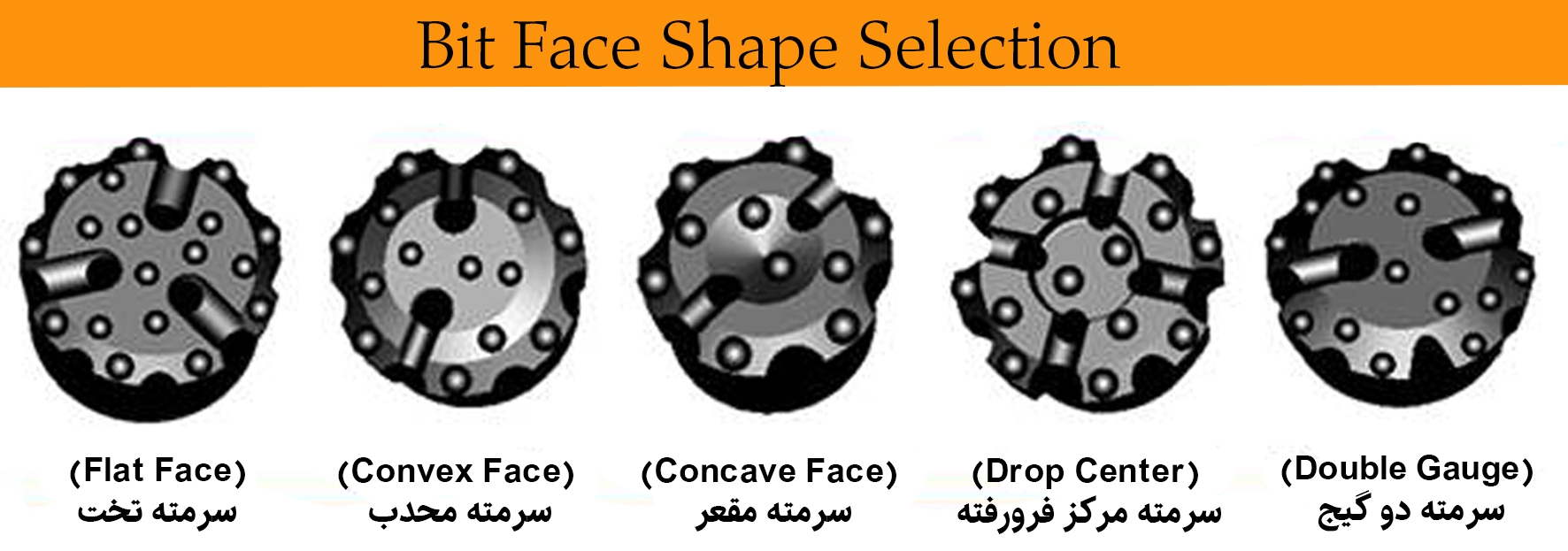

انواع شکل‌های سطح سرمته (Bit Face Shapes)

• سرمته تخت (Flat Face): ایده‌آل برای حفاری در سازندهای سنگی نرم تا متوسط، به ویژه برای دستیابی به سوراخ‌های صاف و مستقیم.
• سرمته محدب (Convex Face): این شکل مته برای نفوذ سریع‌تر در سنگ‌های سخت‌تر مناسب است و با تمرکز نیرو در مرکز، شکست سنگ را تسهیل می‌کند.
• سرمته مقعر (Concave Face): گزینه‌ای عالی برای حفاری دقیق و ایجاد سوراخ‌های گرد، به خصوص در سازندهای سنگی متوسط تا سخت، که به حفظ مسیر سوراخ کمک می‌کند.
• سرمته مرکز فرورفته (Drop Center): این نوع سرمته با تمرکز بر نقطه‌ای خاص در مرکز، برای افزایش نرخ نفوذ در سنگ‌های بسیار سخت و جلوگیری از انحراف در شروع حفاری طراحی شده است.
• سرمته دو گیج (Double Gauge): برای حفاری در شرایطی که نیاز به حفظ قطر سوراخ برای مدت طولانی است و مقاومت در برابر سایش در کناره‌ها اهمیت دارد، ایده‌آل است.

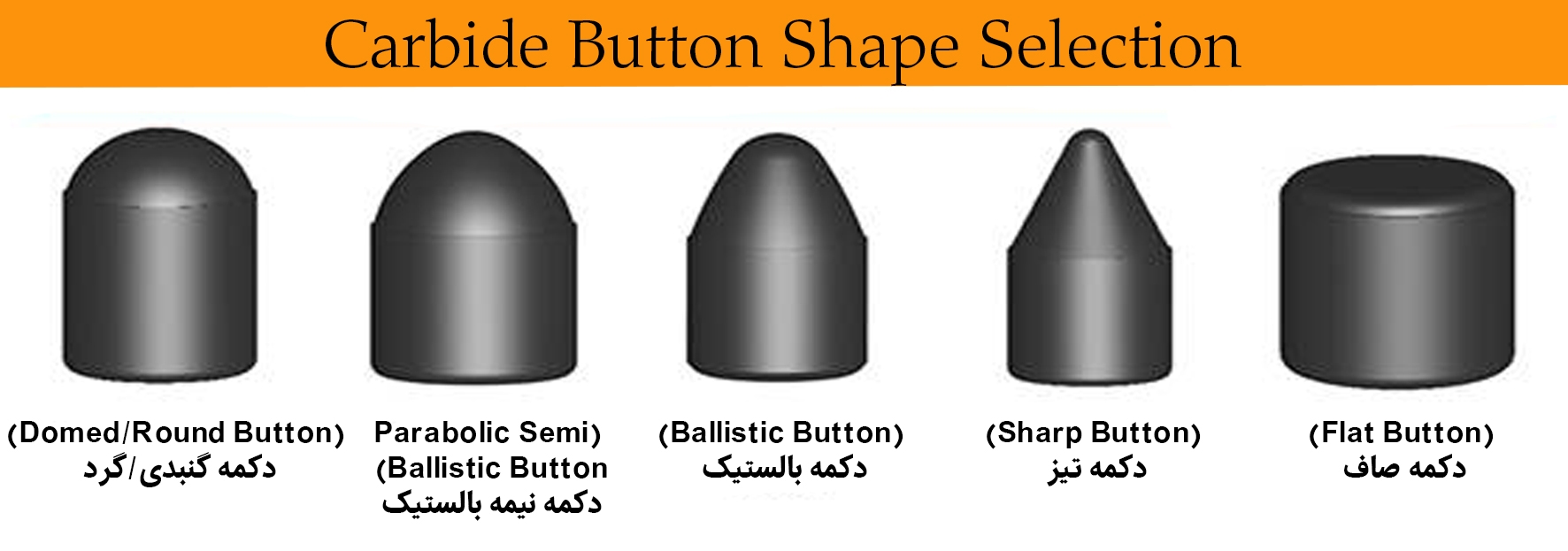

انواع شکل‌های دکمه کاربید (Carbide Button Shapes)

دکمه‌های کاربید که بر روی سرمته حفاری قرار می‌گیرند، نیز تاثیر بسزایی در عملکرد دارند:

• دکمه گنبدی/گرد (Domed/Round Button): این دکمه‌ها مقاومت بالایی در برابر شکستگی دارند و برای حفاری در سنگ‌های بسیار سخت و ساینده مناسب هستند.
• دکمه سهموی نیمه بالستیک (Parabolic Semi-Ballistic Button): ترکیبی از نفوذ سریع و مقاومت در برابر سایش را ارائه می‌دهد، برای سنگ‌های متوسط تا سخت مناسب است.
• دکمه بالستیک (Ballistic Button): با شکل نوک تیزتر، سرعت نفوذ بالایی در سنگ‌های نرم تا متوسط فراهم می‌کند و برای حفاری سریع ایده‌آل است.
• دکمه تیز (Sharp Button): بیشترین نرخ نفوذ را در سنگ‌های نرم و چسبنده ارائه می‌دهد، اما مقاومت کمتری در برابر شکستگی دارد.
• دکمه صاف (Flat Button): این دکمه‌ها بیشترین سطح تماس را با سنگ ایجاد می‌کنند و برای افزایش طول عمر مته در سنگ‌های ساینده و نرم مناسب هستند.

انتخاب درست سرمته حفاری و دکمه‌های کاربید متناسب با نوع سنگ، ماشین‌آلات و هدف حفاری، به شما کمک می‌کند تا بهترین نتیجه را در پروژه‌های خود کسب کنید. برای مشاوره تخصصی و خرید انواع سرمته حفاری با ما تماس بگیرید.

ویژگی‌های طراحی فنی سرمته حفاری

نکات تکمیلی در طراحی سرمته حفاری

قیمت سرمته حفاری

قیمت سرمته حفاری تحت تأثیر عواملی مانند نوع سرکُپ (مانند دکمه‌ای، مخروطی یا PDC)، جنس متریال (از جمله کربید تنگستن یا الماس مصنوعی)، قطر و اندازه آن، شرایط زمین‌شناسی محل حفاری، برند و کشور سازنده، طراحی مهندسی، طول عمر و نرخ استهلاک آن قرار دارد. همچنین نوسانات بازار، نرخ ارز و حجم خرید نیز در تعیین قیمت نهایی مؤثر هستند. اگر قصد خرید سرمته حفاری را دارید، توجه به این نکات می‌تواند به انتخاب بهینه و کاهش هزینه‌های عملیاتی کمک کند.

نشانه‌های آسیب‌دیدگی یا کاهش عملکرد سرمته حفاری

     سرمته حفاری یکی از اجزای کلیدی در عملیات حفاری است که خرابی یا کاهش عملکرد آن می‌تواند منجر به توقف عملیات، افزایش هزینه‌ها و کاهش بازدهی کلی شود. شناسایی به‌موقع علائم فرسودگی یا       آسیب در سرمته، برای حفظ ایمنی و راندمان عملیات ضروری است. در ادامه، مهم‌ترین نشانه‌های آسیب عملکردی سرمته، به‌صورت دسته‌بندی‌شده ارائه می‌شود:

     کاهش نرخ نفوذ (ROP – Rate of Penetration)

• کاهش محسوس سرعت پیشروی در مقایسه با ابتدای عملیات

• نشان‌دهنده کند شدن عناصر برشی، دکمه‌ها یا کاهش راندمان کلی ابزار

     شکست یا لب‌پریدگی عناصر برشی (دکمه‌ها / تیغه‌ها)

• در سرمته‌های دکمه‌ای: ترک‌خوردگی، خردشدگی یا کنده شدن دکمه‌های کاربیدی

• در سرمته‌های PDC: آسیب دیدن دیسک‌ها شامل لب‌پریدگی، ترک یا شکست

    افزایش ارتعاشات یا صدای غیرعادی حین حفاری

• ناشی از عدم تعادل یا شکست بخشی از بدنه سرمته

• احتمال آسیب به تجهیزات جانبی مانند رشته حفاری یا چکش (در DTH)

     انحراف مسیر حفاری یا عدم پایداری چال

• چرخش ناپایدار یا انحراف زاویه حفاری

• می‌تواند به علت تغییر فرم نوک سرمته یا تخریب غیریکپارچه بدنه باشد

    گیر کردن مکرر سرمته (Bit Stalling)

• به‌ویژه در مواجهه با سنگ‌های سخت یا شکاف‌دار

• نشان‌دهنده فرسایش یا آسیب مکانیکی قابل توجه

    تغییر شکل فیزیکی بدنه سرمته

• شامل خمیدگی، له‌شدگی، خوردگی شدید یا ساییدگی غیرعادی

• افزایش احتمال گیرکردن در چال و آسیب به سایر تجهیزات

    افزایش دمای بیش از حد (مخصوصاً در سرمته‌های PDC)

• ناشی از خنک‌کاری ناکافی یا افزایش اصطکاک

• می‌تواند منجر به ترک یا ذوب سطحی دیسک‌های برشی شود

    تولید براده یا نمونه‌های کم‌کیفیت

• ناشی از کاهش تیز بودن لبه‌ها یا اختلال در عملکرد برش

• کاهش کیفیت نمونه‌برداری در حفاری RC یا مغزه‌گیری

   توصیه‌های عملیاتی برای پیشگیری از آسیب سرکوپ

    انجام بازرسی‌های دوره‌ای پس از هر مقطع حفاری

    استفاده از فشار و گشتاور بهینه متناسب با نوع زمین

    پاک‌سازی منظم سطح سرکوپ در حفاری‌های RC و مغزه‌گیری

   تعویض به‌موقع سرمته پیش از بروز خرابی شدید، به‌منظور حفاظت از تجهیزات گران‌قیمت

نتیجه‌گیری

انتخاب درست سرکوپ یا همان سرمته در حفاری معدن تفاوت بین یک عملیات کارآمد و پرهزینه است. فاکتورهایی مثل نوع سنگ، عمق حفاری، هدف نهایی و شرایط زیست‌محیطی باید به‌دقت بررسی شوند. پیشنهاد می‌شود برای پروژه‌های اکتشافی حساس، از سرکوپ های مغزه‌گیر الماسی استفاده شود و برای حفاری انفجاری، سرکوپ های دکمه‌ای یا صلیبی با طراحی مناسب انتخاب شوند.

برای خرید سرمته حفاری با کیفیت و استعلام دقیق قیمت، همین امروز با متخصصان ما در الماس صنعت آبتین پولاد تماس بگیرید. ما به‌عنوان تولیدکننده و واردکننده انواع سرمته حفاری و تجهیزات معدنی، محصولات خود را با بالاترین استانداردهای فنی ارائه می‌دهیم. اگر به دنبال خرید مطمئن، مشاوره تخصصی و دریافت بهترین قیمت بازار هستید، کارشناسان ما آماده پاسخگویی و همراهی با شما هستند.
