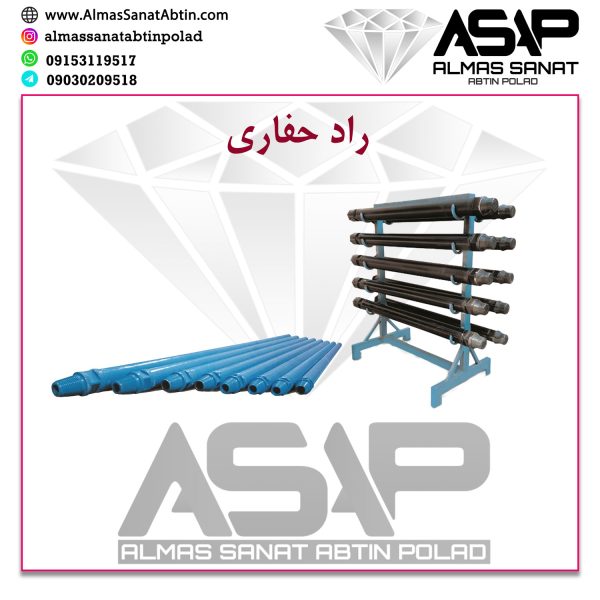

راد حفاری معدن چیست ؟

راد حفاری (Drill Rod) یک میله فولادی توخالی و رزوه‌دار است که وظیفه انتقال نیرو و سیال بین دستگاه حفاری و مته را بر عهده دارد. رادها در حفاری‌های DTH، Top Hammer، RC (درون چاهی) و Wireline  (وایرلاین ) کاربرد دارند و انتخاب درست آنها، افزایش عمر تجهیزات و کیفیت حفاری را تضمین می‌کند.

راد حفاری چه کاربردی دارد؟

راد حفاری وظایف اصلی زیر را دارد:

1. انتقال نیروی چرخش (Torque) از دستگاه به مته

2. انتقال وزن و فشار کنترل شده (WOB) به مته

3. ایجاد مسیر عبور سیال (هوا، آب، فوم یا گل) برای خروج کاتینگ

4. در روش‌های نمونه‌گیری مثل RC و کرگیری، مسیر برگشت نمونه

⚠️ راد خودش حفاری نمی‌کند؛ بلکه واسط بین دستگاه و مته است.

 انواع راد حفاری و کاربرد آنها

 راد حفاری یک‌جداره (Single Wall Rod)

کاربردها:

• حفاری DTH

• حفاری Top Hammer

• حفاری Rotary

• چال‌زنی انفجاری (Blast Hole)

مشخصات فنی:

• یک لوله فولادی توخالی

• دیواره نسبتاً ضخیم برای تحمل پیچش و سایش

• عبور سیال از داخل راد به سمت مته و خروج کاتینگ از فضای حلقوی بین راد و دیواره چال

مزایا:

✔ ساخت ساده و قیمت پایین‌تر
✔ استحکام پیچشی بالا در مدل‌های باکیفیت
✔ مناسب برای اکثر حفاری‌های معدنی
✔ افت فشار سیال کمتر نسبت به دو‌جداره

معایب:

✖ نمونه‌گیری دقیق نمی‌توان انجام داد (مثل RC)
✖ در زون‌های آبدار یا سست، احتمال گیرکردن بیشتر است
✖ برگشت کاتینگ همیشه 100% تمیز نیست چون به دیواره چال وابسته است

مشکلات رایج و تحلیل تجربی:

• سایش رزوه → به دلیل خشک کار کردن، یا کوپل بیش از حد هنگام اتصال
  → راهکار: گریس مناسب روی رزوه، و گشتاور اتصال استاندارد

• خم شدن راد → WOB زیاد در چال‌های منحرف یا شروع چال اشتباه
  → راهکار: شروع چال با فشار کمتر، افزایش تدریجی WOB

• تخلیه ضعیف کاتینگ → دبی هوای کم یا نشتی شیلنگ/اتصال‌ها
  → راهکار: تست نشتی، افزایش دبی به جای فقط افزایش فشار

انواع اتصال در راد حفاری یک جداره

 راد حفاری وایرلاین Wireline Rods (رادهای سیستم وایرلاین)

کاربرد:

• حفاری کرگیری و مغزه‌گیری (Core Drilling)

ویژگی‌ها:

• انتقال نیرو به مته‌های الماسی

• مغزه داخل تیوب داخلی جمع می‌شود و با کابل (Wire) بالا کشیده می‌شود

• نیازی به Pull Out کامل راد برای تخلیه مغزه نیست → صرفه‌جویی زمانی زیاد در حفاری‌های عمیق

مزایا:

✔ بهترین روش برای بررسی ساختار زمین و مغزه سالم
✔ مناسب برای مطالعات ژئوتکنیک و اکتشاف دقیق
✔ مصرف انرژی بهینه‌تر به دلیل عدم Pull Out کامل
✔ مغزه تقریباً بدون خردشدگی اگر پارامترها درست باشد

معایب:

✖ نرخ نفوذ کمتر از چال انفجاری
✖ نیاز به اپراتور ماهرتر
✖ مته‌های الماسی و تیوب‌ها هزینه‌بر هستند
✖ در سنگ خیلی ترک‌دار احتمال شکست مغزه زیاد است (مشکل راد نیست، مشکل زمین است)

مشکلات رایج:

• گیر کردن تیوب داخلی → گل نامناسب یا کاتینگ زیاد
  → استفاده از گل سبک‌تر، بهبود پمپ، یا شستشوی دوره‌ای

• شکست مغزه → ضربه زیاد یا RPM نامتناسب
  → کاهش RPM، تنظیم Feed، استفاده از مته با ماتریس نرم‌تر

جمع‌بندی نهایی خانواده راد حفاری

جنس رایج راد حفاری

رادهای حفاری معدنی معمولاً از فولادهای آلیاژی با عملیات حرارتی ساخته می‌شوند تا هم پیچش‌پذیری (Torque) و هم تحمل ضربه و سایش را داشته باشند.

جنس رایج رادها در معادن

1) فولاد آلیاژی کروم–مولیبدن (Chrome-Moly Steel)

• مثل گریدهای AISI 4130 ، 4140 ، 4340

• پرکاربردترین جنس راد در حفاری DTH و Top Hammer

• دلیل استفاده:

  • کروم → افزایش سختی و مقاومت به سایش

  • مولیبدن → افزایش چقرمگی و تحمل ضربه

  • قابلیت عملیات حرارتی عالی

ویژگی‌های تجربی:

✔ در سنگ سخت و ساینده، عمر خوبی دارد
✔ رزوه‌ها دیرتر خورده می‌شوند
✔ در شوک‌های چکش بالا یا DTH نمی‌شکند اگر WOB کنترل شود

نکات خیلی مهم در مورد جنس و عملکرد رادحفاری

• راد 4140 تعادل عالی بین استحکام، چقرمگی و قیمت دارد → انتخاب اول در اکثر معادن

• راد 4130 کمی نرم‌تر و چقرمه‌تر → برای چال‌های عمیق‌تر و شوک زیاد مناسب

• راد 4340 بسیار مقاوم‌تر ولی گران‌تر → برای پروژه‌های خاص و فشار کاری خیلی بالا

• اگر اتصال‌ها Friction Welded باشند، نقطه جوش از بدنه قوی‌تر است و احتمال شکست کمتر می‌شود.

فولاد ضدسایش برای شرایط خیلی ساینده

• در برخی رادهای Blast Hole و DTH از فولادهایی با سختی سطحی بالاتر استفاده می‌شود

• یا پوشش‌هایی مثل Friction Welding با رزوه سخت‌تر روی دو سر راد

✔ این مدل‌ها برای معادنی که کوارتز، هماتیت، یا سیلیس بالا دارند عالی هستند.

راد حفاری DTH چیست؟

راد DTH (Down-The-Hole) یک میله فولادی یک‌جداره و رزوه‌دار است که چکش درون‌چاهی را از بالای چال تغذیه می‌کند و نیرو، وزن و هوای فشرده را به مته منتقل می‌کند.
ویژگی کلیدی آن این است که ضربه چکش مستقیماً در پایین چال وارد می‌شود و راد فقط نقش انتقال نیرو و سیال دارد.

اجزای اصلی:

1. بدنه راد: انتقال وزن و چرخش

2. رزوه‌ها (Thread): اتصال محکم به مته و به راد بعدی

3. کانال داخلی: عبور هوا برای ضربه و تخلیه خرده‌سنگ

کاربردهای راد حفاری DTH

• معادن سنگ سخت: گرانیت، بازالت، سنگ آهک سفت

• چال‌های انفجاری پله‌ای: قطر معمول 76–165 میلی‌متر، عمق 10–15 متر

• حفاری تونل و سنگ‌نگاری: در صورت نیاز به چال‌های کوتاه یا متوسط

• حفاری سریع با نرخ نفوذ بالا: مخصوصاً وقتی فشار و هوا بهینه باشد

تجربه عملی:

• برای سنگ‌های خیلی ساینده (مثل هماتیت یا کوارتز بالا) بهترین انتخاب است، چون ضربه مستقیم و کنترل‌شده دارد و نرخ نفوذ بهتر از Top Hammer می‌شود.

• در سنگ‌های ترک‌دار، قبل از انفجار باید زاویه و WOB کنترل شود تا چال انحراف نداشته باشد.

مزایای راد DTH نسبت به Top Hammer یا RC

محدودیت‌ها و نکات عملی

• در چال‌های خیلی نازک (<76 میلی‌متر) ممکن است راد سبک یا انعطاف‌پذیر نباشد → احتمال خم شدن

• در سنگ‌های خیلی نرم یا خاک → DTH مناسب نیست، چون ضربه مستقیم باعث ترک یا له شدن چال می‌شود

• فشار هوا و WOB باید دقیق کنترل شود؛ فشار زیاد → شکست رزوه، فشار کم → نرخ نفوذ پایین

تجربه عملی برای عمر طولانی راد DTH

1. گریس مخصوص رزوه هر بار قبل از اتصال

2. کنترل گشتاور هنگام اتصال راد و مته → جلوگیری از شکست رزوه

3. تنظیم WOB متناسب با سختی سنگ

4. استفاده از Heavy Weight Rod در چال‌های بلند یا سنگ خیلی سخت

5. بازرسی دوره‌ای رزوه‌ها و بدنه قبل از شروع حفاری

کوپلینگ راد حفاری چیست؟

کوپلینگ (Coupling / کوپلینگ) یک قطعه فولادی رزوه‌دار کوتاه است که دو راد حفاری (Drill Rod / راد حفاری) را به هم متصل می‌کند و نقش بسیار مهمی در حفاری دارد:

1. انتقال نیرو و چرخش (Torque / گشتاور) از یک راد به راد بعدی

2. حفظ خط مستقیم چال (Borehole Alignment / تراز چال) و جلوگیری از انحراف

3. محافظت از رزوه‌های راد (Thread Protection / محافظت رزوه) → اگر راد مستقیماً به راد دیگر وصل شود، رزوه‌ها سریع‌تر خراب می‌شوند

4. در سیستم‌های DTH یا Top Hammer → امکان تعویض سریع رادها بدون توقف طولانی حفاری (Quick Rod Replacement / تعویض سریع راد)

انواع کوپلینگ راد حفاری

Standard Coupling (کوپلینگ استاندارد / رزوه کامل دو سر راد نری)

• هر دو راد Male (نری / Male) هستند

• کوپلینگ جداگانه بین دو راد قرار می‌گیرد

• استفاده: اکثر رادهای Top Hammer و DTH سنتی

• مزایا:

  • انعطاف در تعویض رادها (Rod Replacement Flexibility / انعطاف تعویض راد)

  • عمر بیشتر رزوه راد، چون رزوه مستقیم با راد دیگر تماس ندارد (Longer Thread Life / طول عمر رزوه طولانی)

• معایب:

  • نصب زمان‌برتر از سیستم Male–Female (Slower Assembly / نصب کندتر)

  • وزن و تعداد قطعات بیشتر (More Parts & Weight / وزن و تعداد بیشتر)

MF Coupling (کوپلینگ نری–مادگی / Male–Female Coupling)

• یک سر راد نری (Male / نری)، یک سر مادگی (Female / مادگی)

• بدون کوپلینگ جداگانه، راد بعدی مستقیم وصل می‌شود

• استفاده: اکثر رادهای DTH و Top Hammer مدرن

• مزایا:

  • نصب سریع و راحت (Quick Assembly / نصب سریع)

  • کاهش احتمال اشتباه در اتصال (Reduced Error / کاهش خطای اتصال)

• معایب:

  • عمر رزوه کمی کوتاه‌تر از سیستم کوپلینگ جدا (Slightly Shorter Thread Life / عمر رزوه کمتر)

  • اگر رزوه مادگی خراب شود → کل راد غیرقابل استفاده (Female Thread Failure / خرابی رزوه مادگی)

Heavy Duty / Reinforced Coupling (کوپلینگ سنگین / مقاوم)

• مخصوص رادهای Heavy Weight Rod / راد سنگین یا چال‌های خیلی سخت و بلند

• بدنه ضخیم‌تر، سختی بالاتر، مقاومت به پیچش و سایش بیشتر

• استفاده: معدن سنگ سخت و انفجاری

• ویژگی‌ها:

  • غالباً Induction Hardened / سخت‌شده القایی یا Friction Welded / جوش اصطکاکی

  • کاهش احتمال شکست رزوه حتی در فشار و شوک زیاد

جنس کوپلینگ (Coupling Material / جنس کوپلینگ)

• فولاد آلیاژی کروم–مولیبدن (Chromium-Molybdenum Alloy Steel / فولاد آلیاژی کروم–مولیبدن)، معمولاً مشابه راد:

  • 4140 یا 4340 Alloy Steel / فولاد آلیاژی 4140 یا 4340

  • سختی سطح رزوه: 48–55 HRC (Thread Surface Hardness / سختی سطح رزوه)

  • سختی مغز: 28–34 HRC (Core Hardness / سختی مغز)

کوپلینگ باید نیروی پیچشی و ضربه (Torque & Impact / پیچش و ضربه) را تحمل کند و با راد هماهنگ باشد

نکات عملی در استفاده از کوپلینگ (Practical Tips / نکات عملی)

1. گریس زدن رزوه قبل از اتصال (Thread Greasing / گریس زدن رزوه) → کاهش سایش و جلوگیری از گیر کردن

2. کنترل گشتاور اتصال (Torque Control / کنترل گشتاور) → اتصال خیلی سفت → رزوه می‌شکند، اتصال خیلی شل → چرخش و ضربه منتقل نمی‌شود

3. بازرسی منظم کوپلینگ (Regular Inspection / بازدید منظم) → ترک، سایش یا له شدگی رزوه

4. استفاده از کوپلینگ مناسب با طول راد (Matching Coupling / استفاده مناسب با طول راد) → برای Heavy Weight Rod کوپلینگ استاندارد جواب نمی‌دهد

5. عدم ضربه مستقیم به کوپلینگ (No Hammering / عدم ضربه مستقیم) → باعث ترک خوردن و شکست می‌شود

نکات

• در DTH با راد 4.5 متر (DTH Drill Rod 4.5 m / راد 4.5 متری) → MF Coupling / کوپلینگ نری–مادگی انتخاب بهینه است: نصب سریع، عمر رزوه مناسب، نرخ نفوذ بالا

• در چال‌های بلند انفجاری (>15 متر / Blast Hole >15 m) → Heavy Duty Coupling / کوپلینگ سنگین برای مقاومت به شوک و پیچش لازم است

• در سیستم‌های Top Hammer سنتی با راد کوتاه (<3 متر / Top Hammer Rod <3 m) → Standard Coupling / کوپلینگ استاندارد معمولاً کافی است

قیمت راد حفاری و کوپلینگ راد

در نهایت، قیمت راد حفاری معدن و کوپلینگ راد تابع مشخصات فنی قطعات و شرایط بازار است. طول، قطر، جنس فولاد و نوع رزوه راد، همراه با نوع کوپلینگ، تأثیر مستقیم بر قیمت دارند. همچنین نوسانات قیمت فولاد، نرخ ارز، برند سازنده و حجم سفارش از عوامل مهم بازار هستند. بنابراین برای دستیابی به قیمت دقیق و بهینه، تعیین مشخصات دقیق راد و کوپلینگ و دریافت استعلام به‌روز از تأمین‌کنندگان ضروری است. رعایت این نکات به معدنکاران کمک می‌کند تا تجهیزات حفاری با بهره‌وری بالا، طول عمر بیشتر و هزینه مناسب در اختیار داشته باشند.
